CNC조각기

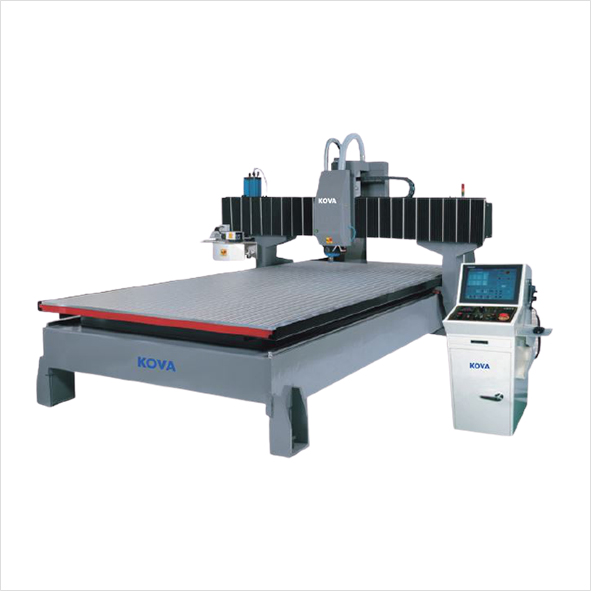

K-2040B Large CNC Router
- 아크릴
- 플라스틱
- 알루미늄
- 스카시
- 목재
- SUS
- 인조대리석
- 갈바
- 잔넬
- PVC
- 금속조각
- 비철금속 등
K-2040B의 특징
CNC 대형조각기로서 다양한 소재의 가공이 가능하며
대형 소재 가공시 유리한 제품입니다.
CS-1631 모델에 비해 큰 가공범위를 가집니다.
- 대형가공물을 위한 대형 조각기 모델
- 쉬운 조작 및 편리한 기능
- 높은 신뢰성을 자랑하는
CNC 컨트롤러 사용 - 고강성 기계구조
- 높은 진원도 및 정밀도 유지
- 강력한 진공테이블
- 고성능 서보모터 사용
- 다양한 형태의 가공파일 지원
- CAD/CAM 및 조각프로그램 등
다양한 소프트웨어 호환 - 고속 이송으로 높은 생산성 구현
K-2040B의 사양
| 설계사양 | 설계면적( W x L x H ) | 3,135 x 5,730 x 2,200㎜ |
|---|---|---|
| 기계중량 | 8,500㎏ (approx.) | |
| 테이블 | 가공범위 | 2,000 x 4,000 x 250㎜ |
| 테이블형식 | 진공 / T-SLOT (옵션) | |
| 동력 | 전원 | 220V단상 or 380V삼상 (50,60㎐) |
| 총사용전력 | 30kBA | |
| 스핀들 | 스핀들회전수 | 3,000 ~ 15,000 rpm |
| 용량 | 15kW (20hp) | |
| 종류 | 고주파 스핀들 | |
| 테이퍼 | BT40 | |
| 콜렛 | ER25 ~ ER32 | |
| ATC | 자동공구교환장치 | 10set ~ 15set |
| 제어부 | 3축 제어 모터 | X / Y / Z : 고성능 서보모터 |
| 최대 이송 속도 | 20,000 ㎜ / min | |
| 수동 조작 형식 | MPG ( 수동펄스발생기 ) | |
| 정밀도 | 반복정도 | 0.005㎜ |
| 위치정도 | 0.05㎜ | |
| 이송장치 | 정밀 볼스크류, L/M 가이드 | |
K-2040B의 응용분야

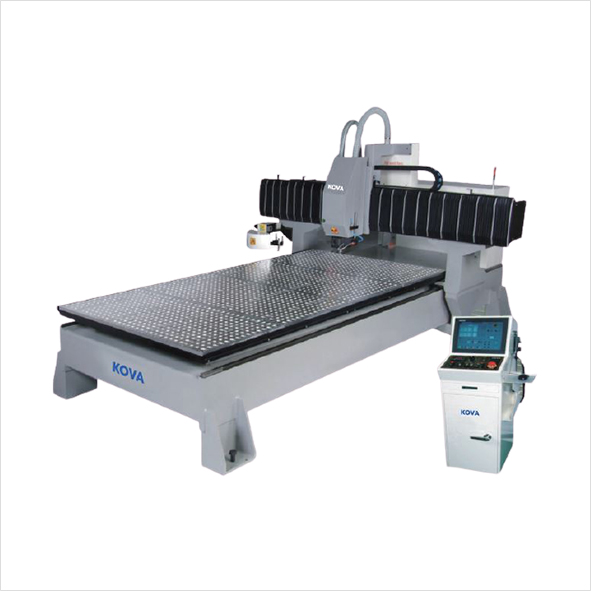

K-1631B Large CNC Router
- 아크릴
- 플라스틱
- 알루미늄
- 스카시
- 목재
- SUS
- 인조대리석
- 갈바
- 잔넬
- PVC
- 금속조각
- 비철금속 등
K-1631B의 특징
CNC 대형조각기로서 다양한 소재의 가공이 가능하며
대형 소재 가공시 유리한 제품입니다.
- 대형가공물을 위한 대형 조각기 모델
- 쉬운 조작 및 편리한 기능
- 높은 신뢰성을 자랑하는
CNC 컨트롤러 사용 - 고강성 기계구조
- 높은 진원도 및 정밀도 유지
- 강력한 진공테이블
- 고성능 서보모터 사용
- 다양한 형태의 가공파일 지원
- CAD/CAM 및 조각프로그램 등
다양한 소프트웨어 호환 - 고속 이송으로 높은 생산성 구현
K-1631B의 사양
| 설계사양 | 설계면적( W x L x H ) | 2,850 x 4,640 x 2,200㎜ |
|---|---|---|
| 기계중량 | 7,500㎏ (approx.) | |
| 테이블 | 가공범위 | 1,600 x 3,100 x 250㎜ |
| 테이블형식 | 진공 / T-SLOT (옵션) | |
| 동력 | 전원 | 220V단상 or 380V삼상 (50,60㎐) |
| 총사용전력 | 30kVA | |
| 스핀들 | 스핀들회전수 | 3,000 ~ 24,000 rpm |
| 용량 | 9kW (12hp) / 15kW (20hp) | |
| 종류 | 고주파 스핀들 | |
| 테이퍼 | BT30 / BT40 | |
| 콜렛 | ER20 / ER25 / ER32 | |
| ATC | 자동공구교환장치 | 10set ~ 15set |
| 제어부 | 3축 제어 모터 | X / Y / Z : 고성능 서보모터 |
| 최대 이송 속도 | 20,000 ㎜ / min | |
| 수동 조작 형식 | MPG ( 수동펄스발생기 ) | |
| 정밀도 | 반복정도 | 0.005㎜ |
| 위치정도 | 0.05㎜ | |
| 이송장치 | 정밀 볼스크류, L/M 가이드 | |
K-1631B의 응용분야

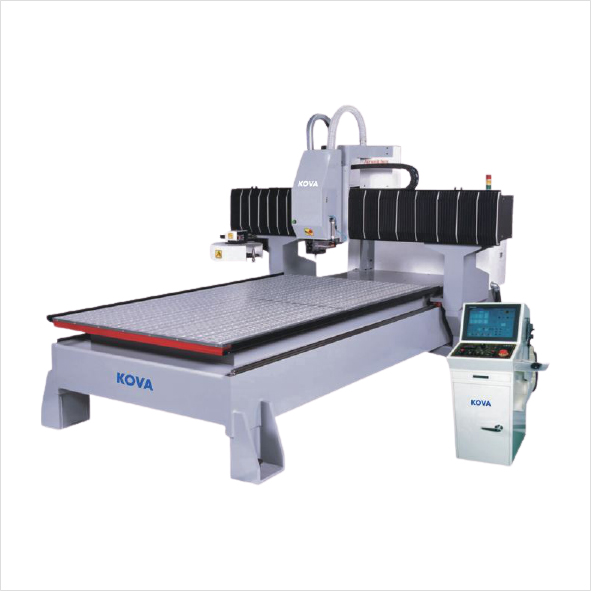

K-1325B CNC Router [ Model on demand ]
- PVC
- 건축모형
- 액세서리
- 종이
- 광고물
- 상패
- 목공예
- MDF
- 갈바
- 아크릴
- SUS
- 가죽 등
K-1325B의 특징
CNC 조각기 주문형 모델로 고객의 요청에 따라 일부 사양을
변경 할 수 있습니다. 아크릴,플라스틱,알루미늄,
갈바,스카시 등 다양한 소재를 가공할 수 있으며 일반 사인업체에 주로 사용됩니다.
- 주문형 조각기 모델
- 쉬운 조작 및 편리한 기능
- 고강성 기계구조
- 높은 진원도 및 정밀도 유지
- 강력한 진공테이블
- 고성능 서보모터 사용
- 다양한 형태의 가공파일 지원
- 높은 신뢰성을 자랑하는 CNC
컨트롤러 사용 - CAD/CAM 및 조각프로그램 등
다양한 소프트웨어 호환 - 고속 이송으로 높은 생산성 구현
K-1325B의 사양
| 설계사양 | 설계면적( W x L x H ) | 2,380 x 4,180 x 2,150㎜ |
|---|---|---|
| 기계중량 | 6,000㎏ (approx.) | |
| 테이블 | 가공범위 | 1,300 x 2,500 x 200㎜ |
| 테이블형식 | 진공 / T-SLOT (옵션) | |
| 동력 | 전원 | 220V단상 or 380V삼상 (50,60㎐) |
| 총사용전력 | 23kVA | |
| 스핀들 | 스핀들회전수 | 24,000 rpm / 15,000 rpm |
| 용량 | 9kW (12hp) / 15kW (20hp) | |
| 종류 | 고주파 스핀들 | |
| 테이퍼 | BT30 / BT40 | |
| 콜렛 | ER20 / ER25 / ER32 | |
| ATC | 자동공구교환장치 | 10set ~ 12set |
| 제어부 | 3축 제어 모터 | X / Y / Z : 고성능 서보모터 |
| 최대 이송 속도 | 20,000 ㎜ / min | |
| 수동 조작 형식 | MPG ( 수동펄스발생기 ) | |
| 정밀도 | 반복정도 | 0.005㎜ |
| 위치정도 | 0.05㎜ | |
| 이송장치 | 정밀 볼스크류, L/M 가이드 | |
K-1325B의 응용분야

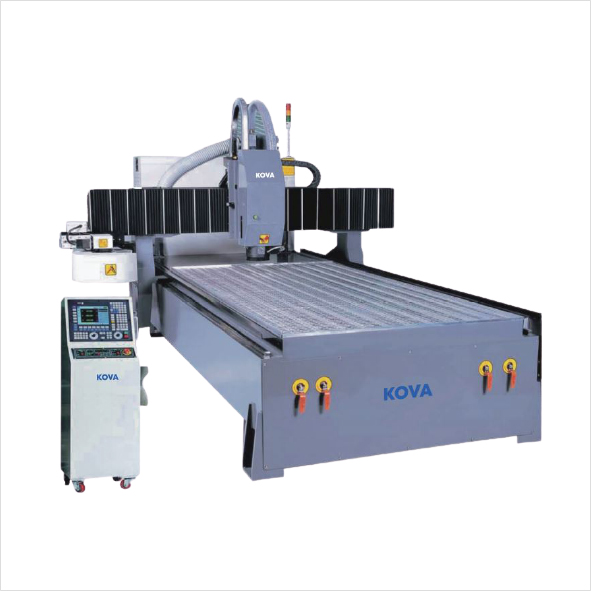

K-1225A CNC Router [ Basic model ]
- 아크릴
- 플라스틱
- 알루미늄
- 스카시
- 목재
- SUS
- 인조대리석
- 갈바
- 잔넬
- PVC
- 금속조각
- 비철금속 등
K-1225A의 특징
CNC 조각기 특가형 모델로 아크릴,플라스틱,알루미늄,갈바,
스카시 등 다양한 소재를 가공할 수 있으며
일반 사인업체에 주로 사용됩니다.
- 수출형 Sign 분야 특화 장비
- 쉬운 조작 및 편리한 기능
- 높은 신뢰성을 자랑하는 CNC
컨트롤러 사용 - 고강성 기계구조
- 높은 진원도 및 정밀도 유지
- 강력한 진공테이블
- 고성능 서보모터 사용
- 다양한 형태의 가공파일 지원
- CAD/CAM 및 조각프로그램 등
다양한 소프트웨어 호환 - 고속 이송으로 높은 생산성 구현
K-1225A의 사양
| 설계사양 | 설계면적( W x L x H ) | 2,300 x 3,900 x 1,685㎜ |
|---|---|---|
| 기계중량 | 3,800㎏ (approx.) | |
| 테이블 | 가공범위 | 1,250 x 2,500 x 200㎜ |
| 테이블형식 | 진공 / T-SLOT (옵션) | |
| 동력 | 전원 | 220V단상 or 380V삼상 (50,60㎐) |
| 총사용전력 | 20kVA | |
| 스핀들 | 스핀들회전수 | 3,000 ~ 24,000 rpm |
| 용량 | 9kW (12hp) | |
| 종류 | 고주파 스핀들 | |
| 테이퍼 | BT30 | |
| 콜렛 | ER20 / ER25 / ER32 | |
| ATC | 자동공구교환장치 | 10set ~ 12set |
| 제어부 | 3축 제어 모터 | X / Y / Z : 고성능 서보모터 |
| 최대 이송 속도 | 20,000 ㎜ / min | |
| 수동 조작 형식 | MPG ( 수동펄스발생기 ) | |
| 정밀도 | 반복정도 | 0.005㎜ |
| 위치정도 | 0.05㎜ | |
| 이송장치 | 정밀 볼스크류, L/M 가이드 | |
